Projekt FS20

Projekt FS20-IR

Aufgabe: Alle elektrischen Geräte im Wohnzimmer sollen mit einer einzigen Fernbedienung gesteuert werden können.
Hierzu gehören alle Multimedia-Geräte, Beleuchtung, Fenster-Jalousien, usw.

Lösung: Einsatz einer Infrarot-Universal-Fernbedienung. Höchsten Komfort bieten hier programmierbare Fernbedienungen mit grafischer Oberfläche. Die Wahl fiel auf eine Philips Pronto Professional TSU9600. Hiermit lassen sich alle Geräte mit Infrarot-Fernbedienung steuern.

Problem: Zur Lichtsteuerung sind FS20-Komponenten von ELV im Einsatz. Dieses System bietet vielseitige Steuermöglichkeiten und ist zudem recht kostengünstig.
Die Befehlsübertragung erfolgt hier allerdings über Funk, damit auch Komponenten in anderen Räumen bedient werden können. Damit ist jedoch die Verwendung der Universal-Fernbedienung nicht möglich.

Abhilfe: Es wurde Umsetzer von Infrarot auf die Funksignale des FS20-Systems entwickelt. Dieser empfängt die Steuersignale der Infrarot-Fernbedienung und sendet diese als FS20-Funksignal wieder aus.

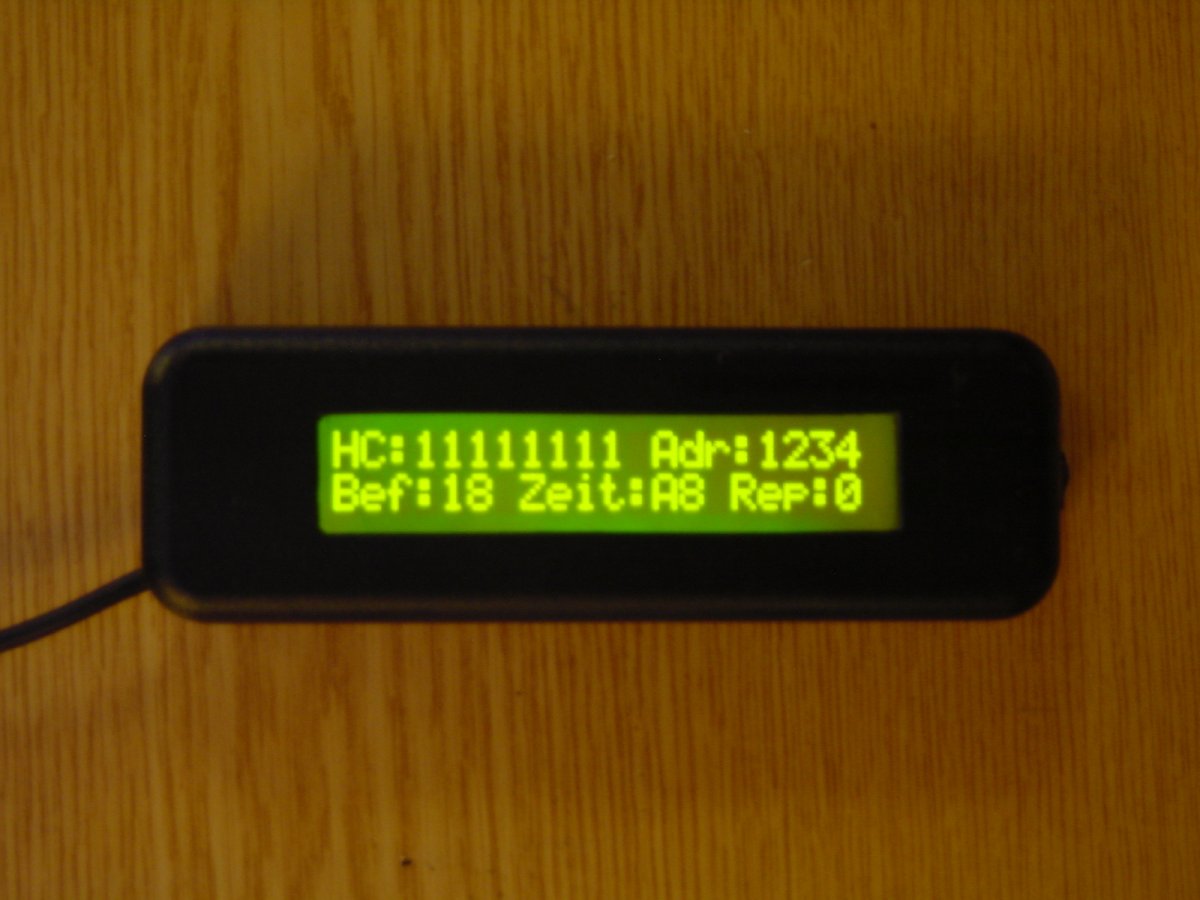

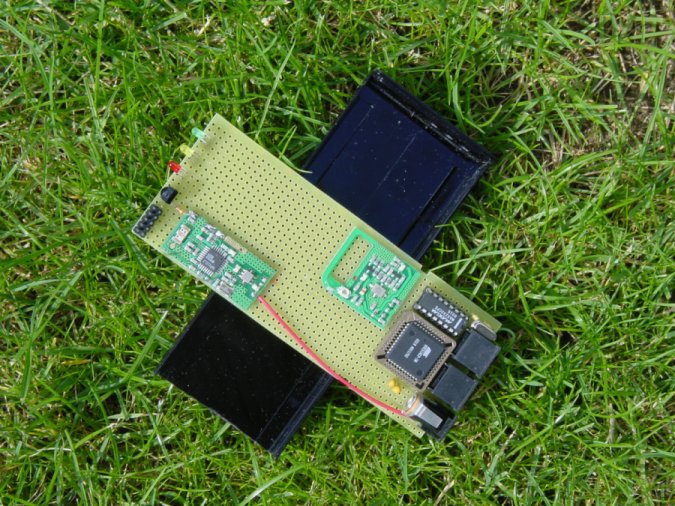

Die Schaltung ist in ein infrarot-durchlässiges Gehäuse eingebaut, womit außer dem Steckernetzteil keine externen Bauteile benötigt werden. Die benötigen IR-Codes können von einer IR-Fernbedienung angelernt oder aus der Datenbank der Philips Fernbedienung übernommen werden. Die Konfiguration erfolgt über ein Windows-Programm.

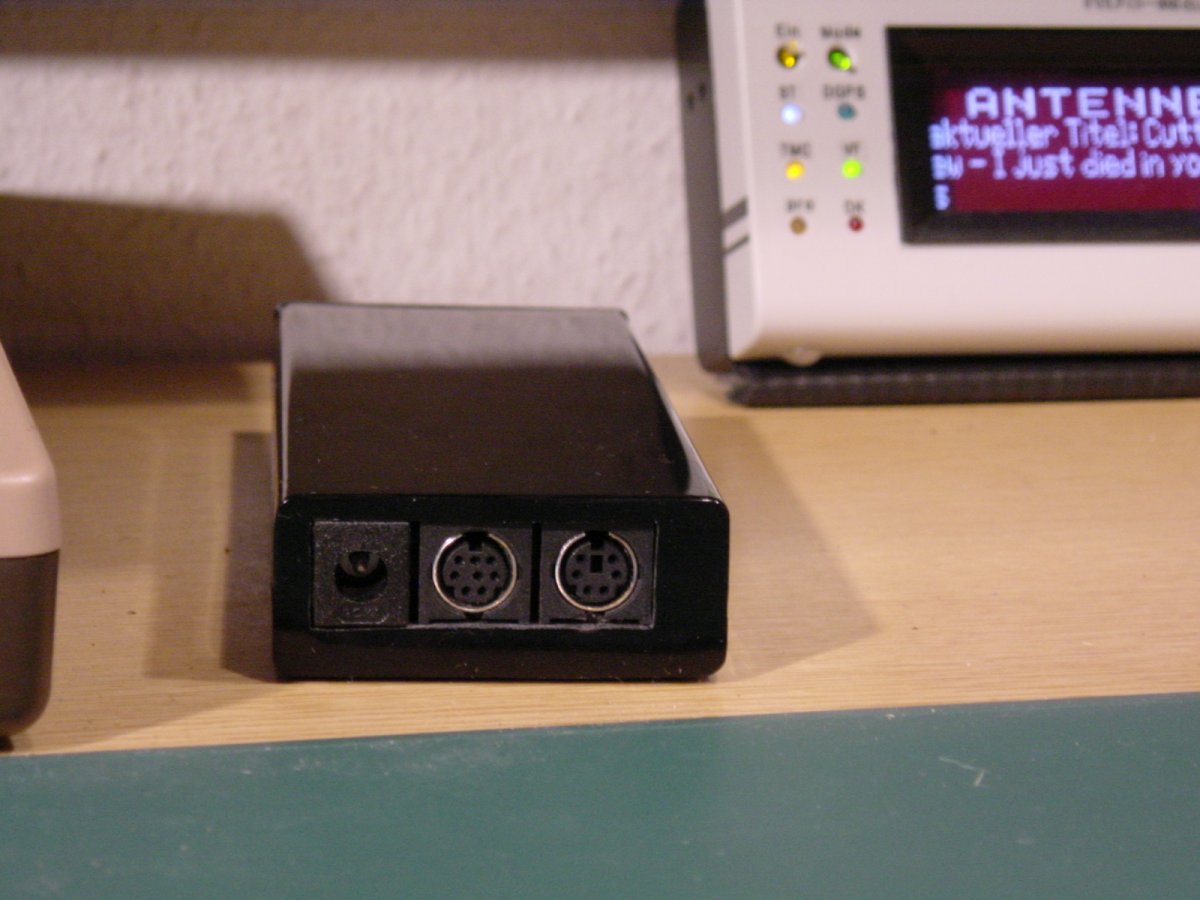

Zur Steuerung von Geräten, welche weder über Infrarot noch über FS20 bedienbar sind, sind zusätzlich hinten am Gerät 8 Schaltausgänge vorhanden.
Da diverse Audio-Geräte nur über serielle RS232-Leitung steuerbar sind, ist hierfür ebenfalls ein Ausgang vorhanden.

Version 1:

- Übernahme der IR-Codes aus der FB-Datenbank oder Lernen mittels Universal-Fernbedienung

- 64 IR-Befehle lernbar (erweiterbar auf 256)

- mit jedem IR-Befehl können auch mehrere FS20-Funktionen ausgelöst werden (Makro-Funktion)

- Unterstützung aller FS20-Befehle

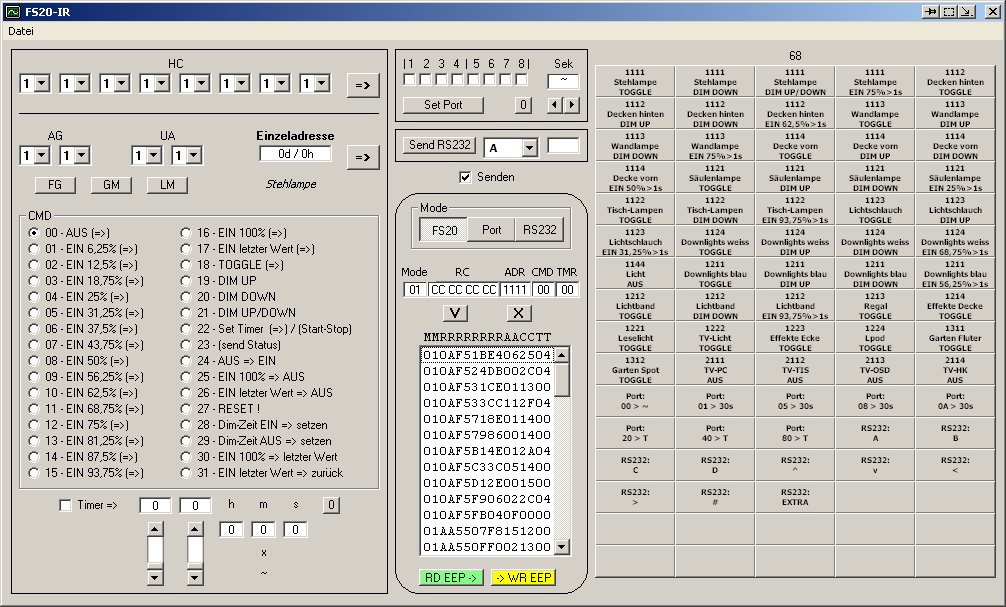

- Konfiguration über WIndows-Programm (FS20-Befehle einfach aus Menü wählbar)

- FS20-Befehle können auch direkt am PC gesendet werden

- Betrieb mit lernfähigen oder fest programmierten Universal-Fernbedienungen

- 8 Schaltausgänge zur direkten Steuerung von Geräten

- RS232-Schnittstelle zur seriellen Steuerung von Geräten

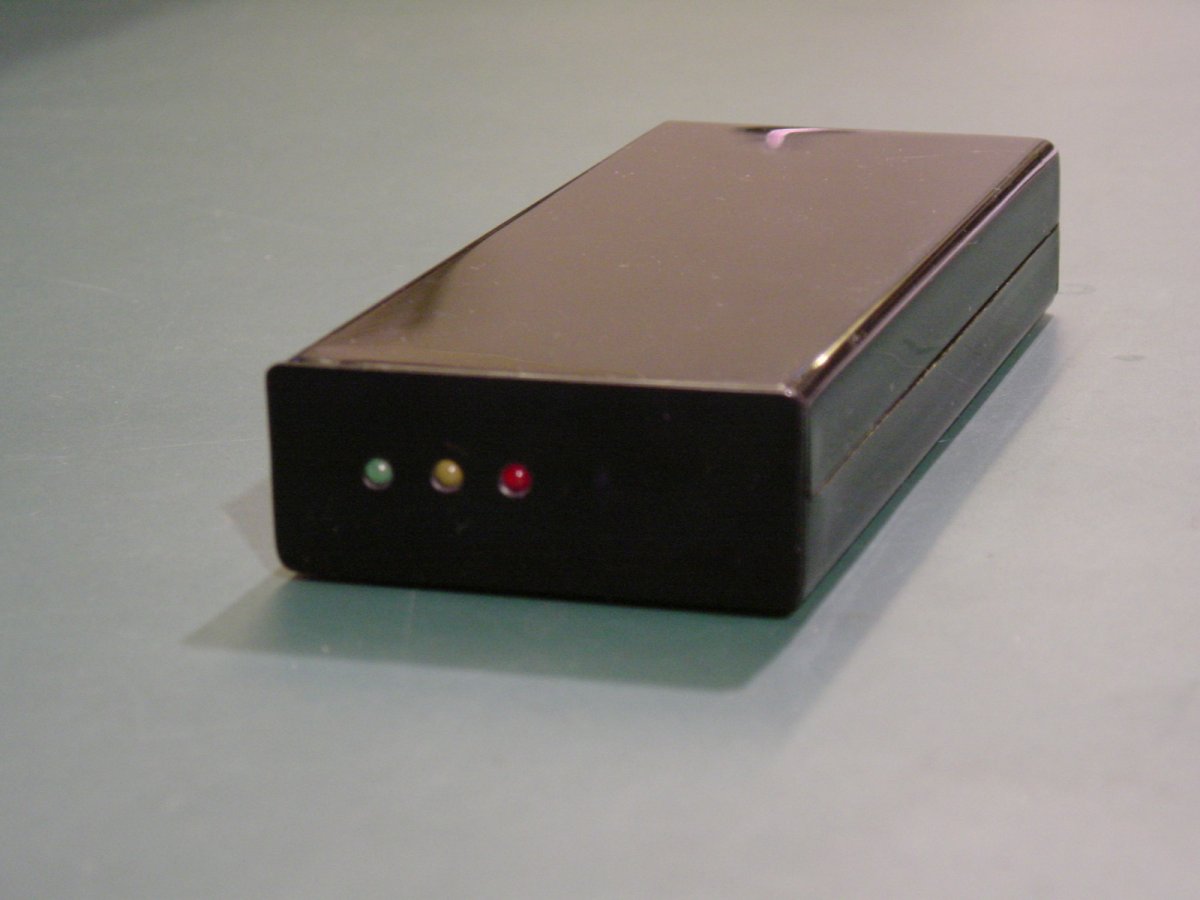

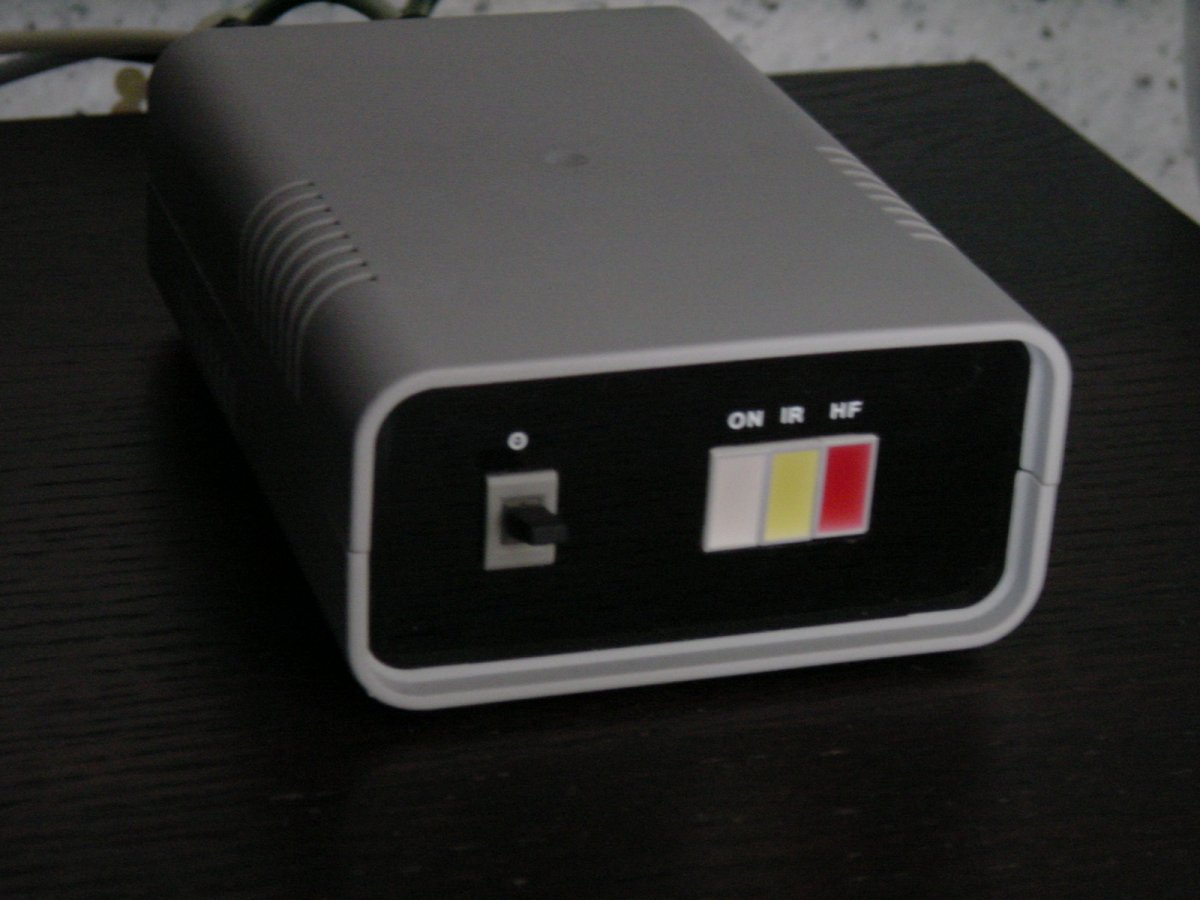

- Anzeigen für "Power", "IR-Empfang" und "FS20-Output"

- Softwareupdate über die serielle Schnittstelle
